技术先进
圆盘式连接为国际主流脚手架连接方式，合理的节点设计使各杆件传力均通过节点中心，主要应用于欧美国家和地区，是脚手架的升级换代产品，技术成熟、连接牢固、结构稳定、安全可靠。
Product File · 01 / 04
盘扣
盘扣式支撑系统由立杆、横杆、斜杆、底座、标准底座、顶托等主要构件组成。
立杆规格有 200 / 350 / 500 / 1000 / 1500 / 2000 / 2500mm，圆盘间距 500mm。
横杆规格有 600 / 900 / 1200mm。
以 60 系列重型支撑架为例，5 米单立杆允许承载 9.5 吨，安全系数为 2。
PRODUCT FILE / AJ–0101Applications
Applications
功能与用途
盘扣式脚手架在现代建筑中发挥着重要的作用，外形美观、承受力强、应用广泛，是工地使用脚手架的大趋势。
- 01
路桥施工等建筑模板工程支撑，尤其是高支模
- 02
高、低层楼房建筑的外墙脚手架
- 03
小、中、大型仓库货架，包括立体货架
- 04
装修工程与机电安装的高处座椅“工作平台”，船舶制造与维修的内外脚手架
- 05
演唱会、运动会等临时看台、观礼台或舞台棚架
- 06
建筑施工单位的流动工棚
02Strengths
Product Strengths
产品特点
热镀锌工艺
主要部件内、外热镀锌防腐，既提高使用寿命又进一步保证安全，同时外观美观。
承载力大
以 60 系列重型支撑架为例，5 米单立杆允许承载 9.5 吨（安全系数 2），破坏载荷达 19 吨，是传统产品的 2–3 倍。
用量少、重量轻
立杆间距 1.5/1.8 米、横杆步距 1.5 米（最大间距 3 米、步距 2 米），相同支撑体积用量约减 1/2，重量减少 1/2–1/3。
组装快捷、使用方便、节省费用
产品重量轻，独特的盘式自锁插销等设计便于人工操作，安装拆卸极为方便；操作人员平均每人每天可搭设 100–300m³ 架体，是传统钢管扣件及碗扣脚手架施工效率的 3–5 倍。同时采用机械化吊装代替人工进行专业化施工，可大幅提高施工效率、保证工程工期。
03System
System
48 / 60 支撑体系

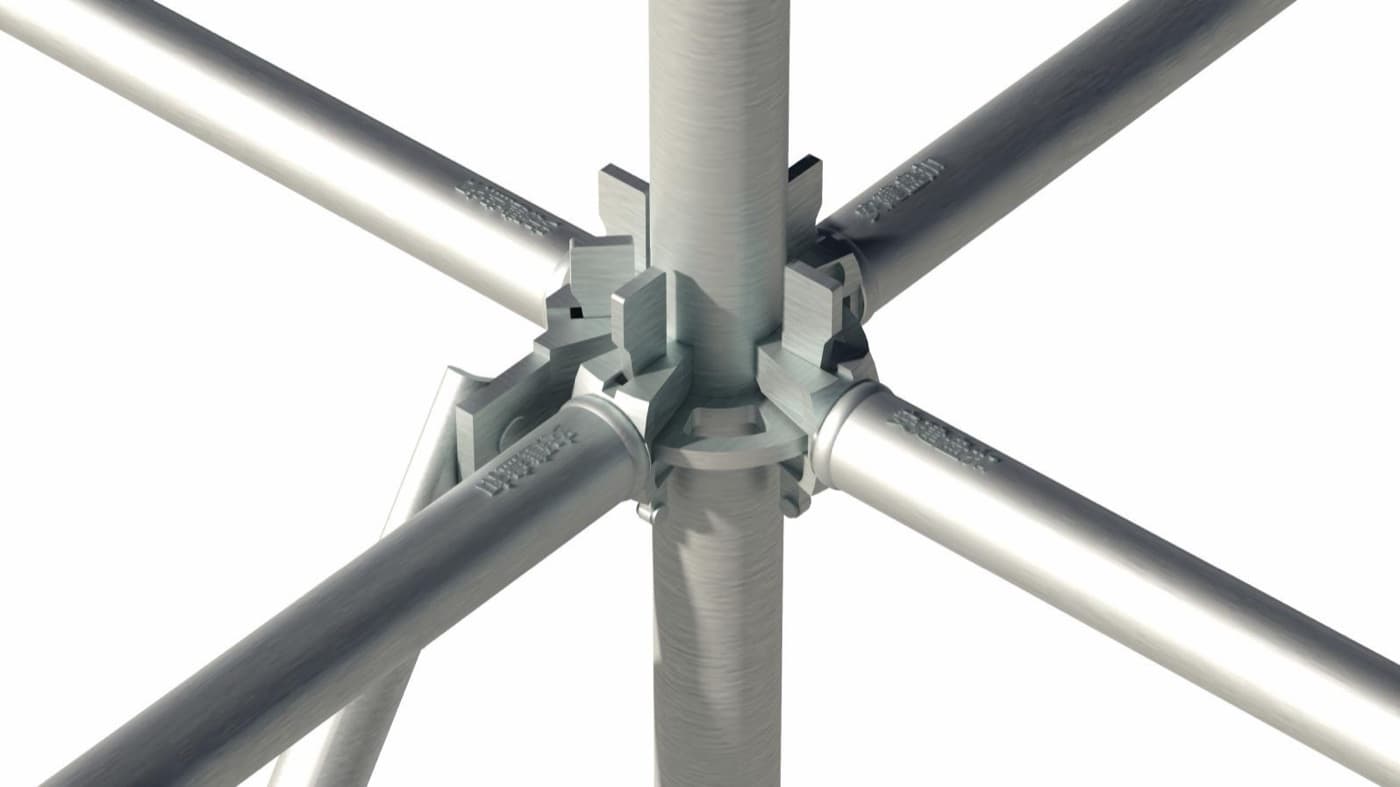

盘扣式支撑系统分为 48 体系和 60 体系，由立杆、横杆、斜杆、底座、标准底座、顶托等主要构件组成。立杆焊接有圆盘，圆盘上有 8 个孔，4 个小孔为横杆专用，4 个大孔为斜杆专用。横杆、斜杆均为插销式连接方式，可以确保杆件与立杆牢固连接。横杆、斜杆接头依管的圆弧制造，与立杆钢管呈整面贴合，敲紧插销后呈三点受力，可牢牢固定、增加结构强度并传递水平力。
ø48 / ø60 SYSTEM
